사용자는 성능 데이터를 다양한 차트로 직관적으로 모니터링할 수 있다. 그래서 제니퍼는 다양한 성능 데이터를 통합적으로 모니터링할 수 있는 대시보드를 제공하고, 사용자가 직접 대시보드를 구성할 수 있도록 사용자 정의 대시보드 기능을 제공한다.

차트

차트 일반

대부분의 차트는 다음과 같이 구성된다.

1. 차트 이름 - 차트 이름은 해당 차트가 표시하는 성능 데이터의 종류와 성격을 설명해 준다. 런타임 라인 차트의 이름은 [최근]으로 시작하고, 이퀄라이저 차트의 이름은 [실시간]으로 시작한다. 그리고 막대 차트나 라인 차트가 오늘 날짜의 성능 데이터를 표시하면 이름이 [금일]로 시작한다.

2. 관련 내용 보기 버튼 - 이 버튼을 클릭하면 사용자는 해당 차트와 관련된 내용을 새로운 팝업 창에서 확인할 수 있다.

3. 새로운 창으로 보기 버튼 - 이 버튼을 클릭하면 해당 차트를 새로운 팝업 창에서 볼 수 있다. 사용자는 이 창을 통해서 차트의 크기를 조절할 수 있다.

차트 이름 폰트 크기는 제니퍼 서버의 ui_chart_text_size 옵션으로 설정한다. 기본 값은 11이다. 이 옵션은 차트 이름뿐만 아니라 경보 차트 경보 메시지와 같이 텍스트 문자에 모두 적용된다.

ui_chart_text_size = 12

X축과 Y축 숫자 크기는 제니퍼 서버의 ui_chart_number_size 옵션으로 설정한다. 기본 값은 10이다.

ui_chart_number_size = 11

막대 차트

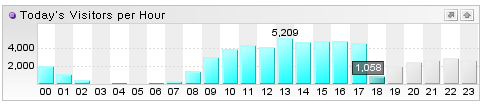

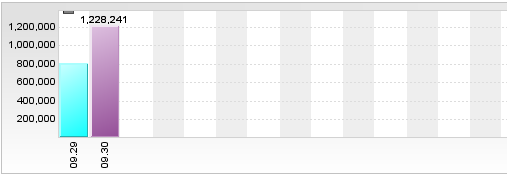

막대 차트는 시간 변화에 따른 정량적인 누적 값을 보여준다. 예를 들어, 다음 그림에서 막대 차트는 일자별 호출 건수를 표시한다. 이 경우에 X 축은 날짜가 된다.

또한 시간당 방문자 수와 같이 시간당 값을 표시할 때도 막대 차트를 사용한다. 이 경우에 X 축은 시간이 된다.

막대 차트에서 최대 값은 항상 해당 막대 위에 숫자로 표시된다. 그리고 막대 차트에서 특정 막대를 클릭하면 해당 막대가 표시하는 값이 해당 막대 위에 표시된다.

그리고 금일 시간당 방문자 수와 같이 차트의 이름이 금일로 시작하면 오늘 수집한 성능 데이터를 표시하고 있음을 의미한다. 이 경우에 현재 시간에 해당하는 막대 위에 현재 값이 박스 안에서 표시된다. 그리고 현재 시간에 해당하는 막대의 오른쪽에 있는 막대들은 어제의 성능 데이터를 표시한다. 반면에 현재 시간에 해당하는 막대의 왼쪽에 있는 막대들은 오늘의 성능 데이터를 표시한다. 구분을 위해서 오늘과 어제를 표시하는 막대들의 색상은 다르다.

막대 차트에서 오른쪽 마우스를 클릭하면 나타나는 컨텍스트 메뉴로 최대 값과 현재 값을 숨길 수 있다.

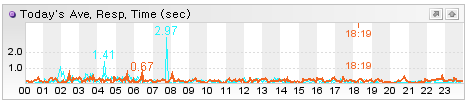

라인 차트

라인 차트는 주로 하루 동안의 5분 평균 데이터의 변경 추이를 선으로 보여준다. 하루 24시간을 5분으로 나누면 288이다. 따라서 라인 차트는 288개의 점을 선으로 연결한 것이다.

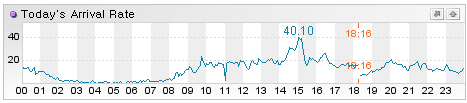

예를 들어, 다음 그림에서 라인 차트는 오늘 하루 동안의 서비스 요청률의 변경 추이를 선으로 보여준다.

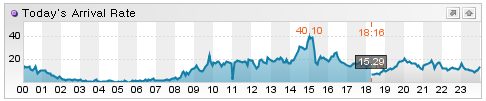

에어리어 차트가 표시하는 것은 라인 차트와 동일하다. 단지, 선 아래 영역에 배경 색을 표시한 것에만 차이가 있다.

라인 차트에서 최대 값은 항상 좌표 위에 숫자로 표시된다.

그리고 금일 서비스 요청률과 같이 차트의 이름이 금일로 시작하면 오늘 수집한 성능 데이터를 표시하고 있음을 의미한다. 이 경우에 현재 시간에 해당하는 좌표 위에 현재 값이 박스 안에서 표시된다. 그리고 현재 시간에 해당하는 좌표의 오른쪽에 있는 라인은 어제의 성능 데이터를 표시한다. 반면에 현재 시간에 해당하는 좌표의 왼쪽에 있는 라인은 오늘의 성능 데이터를 표시한다. 구분을 위해서 오늘과 어제를 표시하는 라인의 색상은 다르게 표시된다.

에어리어 차트에서 오른쪽 마우스를 클릭하면 나타나는 컨텍스트 메뉴로 최대 값과 현재값을 숨길 수 있다. 그런데 라인 차트에 여러 개의 선이 표시될 수 있다. 이 경우는 주로 제니퍼 에이전트 별 성능 데이터를 별도의 선으로 나타내는 것이다. 특정 선을 선택하면 해당 선만 강조된다.

런타임 라인 차트

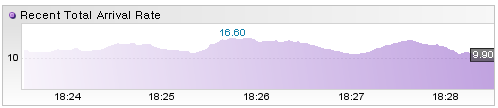

런타임 라인 차트는 최근 5분 동안의 30초 평균 데이터의 변경 추이를 선으로 보여준다.

예를 들어, 다음 그림에서 런타임 라인 차트는 최근 5분 동안의 30초 평균 서비스 요청률의 변경 추이를 선으로 보여준다.

런타임 라인 차트에서 최대 값은 항상 좌표 위에 숫자로 표시된다.

런타임 에어리어 차트에서 오른쪽 마우스를 클릭하면 나타나는 컨텍스트 메뉴로 최대 값과 현재 값을 숨길 수 있다.

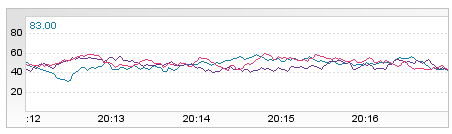

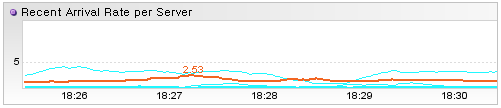

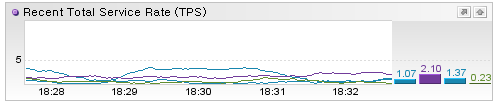

런타임 라인 차트에 여러 개의 선이 표시될 수 있다. 이 경우는 주로 제니퍼 에이전트 별성능 데이터를 별도의 선으로 표시하는 것이다. 특정 선을 선택하면 해당 선이 강조된다.

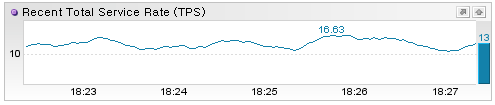

런타임 라인 차트에서는 현재 값을 막대로 오른쪽에 표시할 수 있다.

런타임 라인 차트와 런타임 에어리어 차트가 표시하는 데이터를 CSV 형식 파일로 저장할 수 있다. 차트를 클릭한 상태에서 CTRL + E를 누르면된다.

이퀄라이저 차트

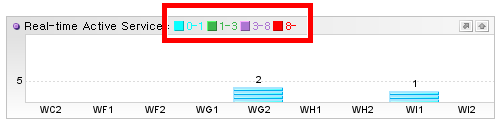

이퀄라이저 차트는 실시간 값을 이퀄라이저 형식으로 보여준다.

예를 들어, 다음 그림에서 이퀄라이저 차트는 실시간 액티브 서비스 개수를 보여준다.

또한 이퀄라이저 차트는 데이터를 특정 기준에 맞추어 세분화해서 보여준다. 예를 들어, 특정 제니퍼 에이전트의 액티브 서비스 개수는 경과 시간 구간에 맞추어 세분화된다. 기본적으로 액티브 서비스 개수의 경과 시간 구간은 1초 미만, 1초 이상에서 3초 미만, 3초이상에서 8초 미만, 8초 이상으로 이루어진다.

액티브 서비스 개수는 경과 시간 구간을 기준으로 분류한다면 CPU 사용률은 CPU 사용영역(WAIT, NICE, USER, SYS)에 따라서 분류된다. 그리고 실시간 JDBC 커넥션 개수는 JDBC 커넥션 상태(IDLE, ALLOCATED, ACTIVE)에 따라서 분류된다.

스피드 바

스피드 바는 서비스 요청률, 서비스 처리율, 액티브 서비스 개수 등의 성능 데이터를 기초로 자바 애플리케이션의 부하량 상태를 직관적으로 보여준다.

스피드 바의 가운데에 있는 원통은 자바 애플리케이션을 의미하고, 그 원통을 감고 있는 링은 액티브 서비스 개수를 의미한다. 이퀄라이저 차트와 동일하게 경과 시간 구간으로 세분화해서 액티브 서비스 개수가 표시된다.

액티브 서비스 개수가 특정 임계치를 초과하면 경보(ERROR_SERVICE_QUEUING)가 발생하는데 임계치는 제니퍼 서버의 active_service_alert_limit 옵션으로 설정한다.

active_service_alert_limit = 70

액티브 서비스 개수가 임계치를 훨씬 초과해도 링은 스피드 바의 원통 밖으로 벗어나지는 않는다.

• 액티브 서비스 개수 임계치 - 스피드 바의 액티브 서비스 개수의 임계치를 표시한다. 이 지점을 넘어서서 링이 원통을 감으면 ERROR_SERVICE_QUEUING 경보가 발생한다.

왼쪽에서 오른쪽으로 스피드 바를 지나가는 것은 트랜잭션을 의미한다. 지나가는 개별 트랜잭션의 개수는 스피드 바의 원통 왼쪽은 서비스 요청률, 스피드 바의 원통 오른쪽은 서비스 처리율을 기반으로 계산된다.

지나가는 트랜잭션의 개수에 따라서 스피드 바의 속도감이 달라지는데 자바 애플리케이션 별로 서비스 요청률에 따른 스피드 바의 속도감을 다르게 설정할 필요가 있을 수 있다. 예를 들어, A 자바 애플리케이션의 서비스 요청률 평균이 10이고 B 자바 애플리케이션의 서비스 요청률 평균이 30이라면, A 자바 애플리케이션에서는 서비스 요청률이 30일 때 스피드 바의 속도감이 높아야 하지만, B 자바 애플리케이션에서는 서비스 요청률이 30일 때 스피드 바의 속도감이 평균이어야 한다.

그래서 모니터링하는 자바 애플리케이션의 평균 서비스 요청률을 고려해서 스피드 바의속도감을 조절해야 하는데, 이를 위해서 제니퍼 서버의 speed_threadhold 옵션을 사용한다. 기본 값은 1000이다.

speed_threadhold = 1000

speed_threadhold 옵션을 1000보다 크게 설정하면 동일 서비스 요청률에 대해서 스피드 바의 속도감이 느려지고 1000보다 작게 설정하면 동일 서비스 요청률에 대해서 스피드 방의 속도감이 빨라진다. 이 옵션에 대한 변경 사항을 확인하려면 재로그인이 필요하다.

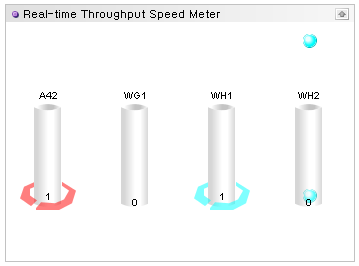

스피드 미터

스피드 미터는 개념적으로 스피드 바와 동일한다. 단, 제니퍼 에이전트 별 부하량 상태를 동시에 표시해준다.

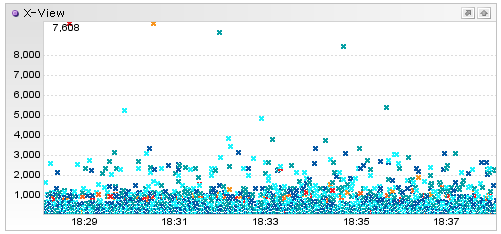

X-View 차트

X-View 차트는 응답 시간 분포도로 모든 트랜잭션을 트랜잭션의 시작 시간과 응답 시간을 기준으로 점으로 표시한다.

X-View 차트에 대한 자세한 사항은 [X-View 차트] 설명서를 참조한다.

대시보드

제니퍼에서 가장 일반적인 상황에 맞게 최적화된 모니터링 대시보드를 제공하고 있다.

제니퍼 대시보드

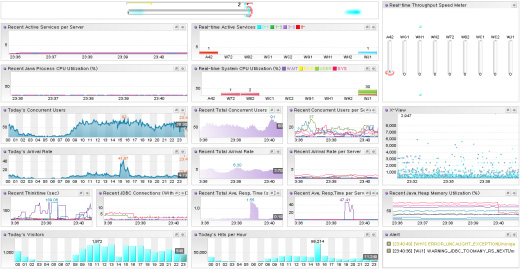

[대시보드 | 제니퍼 대시보드] 메뉴에서 다양한 성능 데이터를 통합적으로 모니터링할 수 있다. 제니퍼 대시보드는 자바 애플리케이션을 효과적으로 모니터링하는데 초점을 맞추어 구성되어 있다.

제니퍼 대시보드에서 액티브 서비스 개수와 CPU 사용률 이퀄라이저 차트의 크기를 제니퍼 에이전트의 숫자에 따라서 조정할 수 있다. 우선 제니퍼 에이전트의 숫자가 제니퍼 서버의 dashboard_equalyzer_min 옵션으로 설정한 값보다 크면 오른쪽에 있는 스피드 미터가 나타나지 않는다. 기본 값은 9이다.

dashboard_equalyzer_min = 9

그리고 제니퍼 에이전트의 숫자가 제니퍼 서버의 dashboard_equalyzer_max 옵션으로 설정한 값보다 크면 왼쪽에 있는 런타임 라인 차트가 나타나지 않는다. 기본 값은 29이다.

dashboard_equalyzer_max = 29

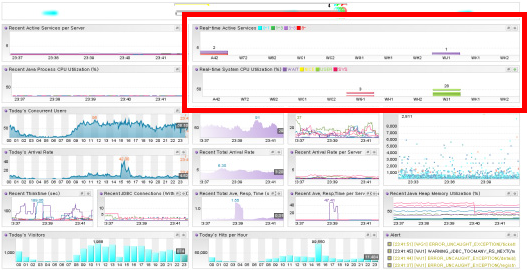

상단 가운데에 있는 실시간 시스템 CPU 사용률 이퀄라이저 차트 대신에 WMOND로 수집한 시스템 CPU 사용률 이퀄라이저 차트를 사용할 수도 있다. WMOND로 수집한 시스템 CPU 사용률 이퀄라이저 차트를 사용하려면 제니퍼 서버의 dashboard_show_wmond 옵션을 true로 설정한다.

dashboard_show_wmond = true

그리고 오른쪽 하단에 있는 최근 자바 힙 메모리 사용률 런타임 라인 차트 대신에 자바 힙메모리 전체와 자바 힙 메모리 사용량을 모두 표시하는 최근 자바 힙 메모리 사용량 런타임 라인 차트를 사용할 수도 있다. 이 차트를 사용하려면 제니퍼 서버의 dashboard_show_heap_tot 옵션을 true로 설정한다.

dashboard_show_heap_tot = true

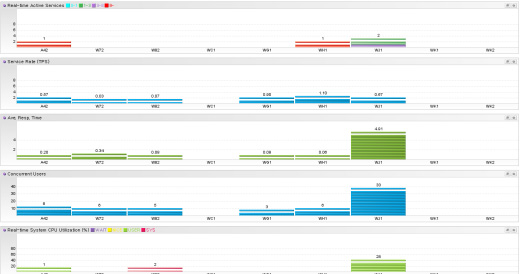

이퀄라이저 대시보드

[대시보드 | 이퀄라이저] 메뉴에서 이퀄라이저 차트를 사용해 주요 성능 데이터를 모니터링할 수 있다. 이퀄라이저 대시보드는 제니퍼 에이전트 별로 다양한 성능 데이터를 실시간으로 모니터링하는데 최적화되어 있다.

이퀄라이저 대시보드에서 제공하는 실시간 성능 데이터는 다음과 같다.

• 실시간 액티브 서비스 개수 - 제니퍼 에이전트 별 액티브 서비스 개수를 경과 시간 구간으로 세분화해서 보여준다.

• 서비스 처리율 - 제니퍼 에이전트 별 서비스 처리율을 보여준다.

• 평균 응답 시간 - 제니퍼 에이전트 별 평균 응답 시간을 보여준다.

• 동시단말 사용자 수 - 제니퍼 에이전트 별 동시단말 사용자 수를 보여준다.

• 실시간 시스템 CPU 사용률 - 제니퍼 에이전트 별 시스템 CPU 사용률을 CPU 사용 영역으로 세분화해서 보여준다.

• 실시간 프로세스 힙 메모리 사용률 - 제니퍼 에이전트 별 프로세스 힙 메모리 사용률, 즉 프로세스 힙 전체 메모리에 대한 프로세스 힙 메모리 사용량의 비율을 보여준다.

• 실시간 DB 커넥션 개수 - 제니퍼 에이전트 별 DB 커넥션 개수를 커넥션 상태로 세분화해서 보여준다.

사용자 정의 대시보드

사용자는 제니퍼 에이전트와 REMON과 같은 제니퍼 독립 에이전트를 통해서 수집한 성능 데이터를 이용해서 드래그 앤 드랍 방식으로 임의의 대시보드를 구성할 수 있다. 이렇게 구성한 대시보드를 사용자 정의 대시보드라고 한다.

사용자 정의 대시보드 메뉴 생성

사용자 정의 대시보드를 구성하려면 우선 사용자 정의 대시보드 유형의 메뉴를 추가해야한다.

• [구성 관리 | 메뉴 관리] 메뉴로 이동한다.

• 하위 메뉴로 사용자 정의 대시보드 메뉴를 추가할 상위 메뉴 이름을 클릭한 후 컨텍스트 메뉴에서 [하위 메뉴 추가] 메뉴를 클릭한다.

• 오른쪽 메뉴 입력 폼에서 이름을 입력하고 유형으로 [사용자 정의 대시보드]를 선택한다.

• [저장] 버튼을 클릭한다.

사용자 정의 대시보드 메뉴를 추가한 후에 해당 메뉴로 이동한다. 새롭게 추가한 사용자정의 대시보드에는 어떤 차트도 표시되지 않고 오른쪽 하단에 [편집] 버튼과 [변경] 버튼만이 존재한다.

사용자 정의 대시보드 편집

사용자 정의 대시보드를 편집하려면 오른쪽 아래에 있는 [편집] 버튼을 클릭한다.

사용자 정의 대시보드 편집 화면 구성

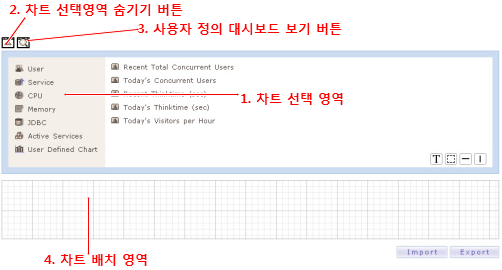

사용자 정의 대시보드 편집 화면은 다음과 같이 구성된다.

1. 차트 선택 영역 - 사용자 정의 대시보드를 구성하는데 필요한 차트를 선택할 때 사용하는 영역이다. 맨 왼쪽에서 특정 그룹을 선택하면 해당 그룹에 속하는 모든 차트가 옆에 나타난다. 그 중에서 특정 차트를 선택하면 해당 차트가 오른쪽에 나타난다.

2. 차트 선택 영역 숨기기 버튼 - 해당 버튼을 클릭하면 차트 선택 영역이 사라진다. 반대로 차트 선택 영역이 숨겨진 상태에서 해당 버튼을 클릭하면 차트 선택 영역이 나타난다.

3. 사용자 정의 대시보드 보기 버튼 - 해당 버튼을 클릭하면 현재까지 구성한 사용자 정의 대시보드를 확인할 수 있다. 이는 상단 영역의 메뉴를 통해서 보는 것과 동일하다.

4. 차트 배치 영역 - 차트 선택 영역에서 선택한 차트를 드래그 앤 드랍을 통해서 차트 배치 영역에 놓는다. 차트 배치 영역 밖에 차트를 놓으면 차트가 정상적으로 표시되지 않는다.

차트의 추가

차트를 추가하려면 차트 선택 영역에서 사용자 정의 대시보드에 배치할 차트를 선택한다. 차트는 특성에 따라서 다음과 같이 몇 가지 그룹으로 구성된다.

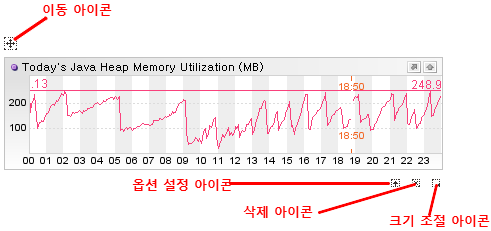

사용자 정의 대시보드 편집 화면에 놓여진 차트에는 왼쪽 상단과 오른쪽 하단에 몇 가지 아이콘이 함께 표시된다. 사용자는 이 아이콘을 통해서 차트의 위치를 이동하거나 차트의 크기를 조절할 수 있다.

사용자 정의 대시보드에 차트를 추가하는 방법은 다음과 같다.

• 차트 선택 영역에서 사용자 정의 대시보드에 추가할 차트를 선택한다. 그러면 오른쪽에 해당 차트가 나타난다.

• 해당 차트의 상단 이동 아이콘을 클릭한 후 드래그 앤 드랍으로 차트를 차트 배치 영역에 가져다 놓는다.

차트의 이동

차트의 위치를 이동하는 방법은 다음과 같다.

• 위치를 이동할 차트의 상단 이동 아이콘을 클릭한다.

• 드래그 앤 드랍으로 해당 차트를 원하는 위치에 가져다 놓는다.

차트의 크기 조절

차트의 크기를 조절하는 방법은 다음과 같다.

• 크기를 조절할 차트의 하단 크기 조절 아이콘을 클릭한다.

• 드래그 앤 드랍으로 해당 차트의 크기를 조절한다.

차트의 삭제

차트를 삭제하는 방법은 다음과 같다.

• 삭제할 차트의 하단 삭제 아이콘을 클릭한다.

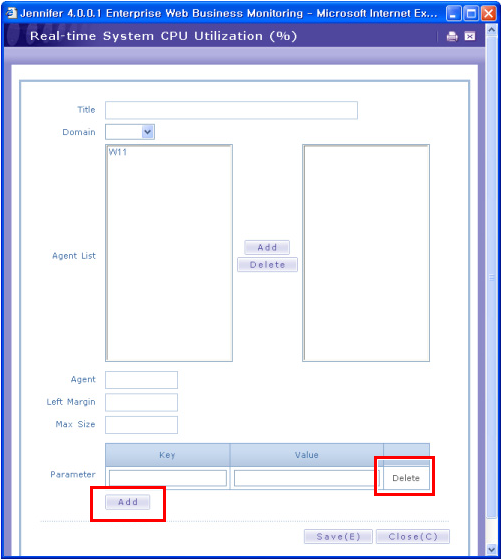

차트 옵션 설정

차트의 이름을 변경하거나 Y 축 최대 값을 지정하려면 차트의 옵션을 설정해야 한다. 차트의 옵션을 설정하는 방법은 다음과 같다.

• 옵션을 설정할 차트의 하단 옵션 설정 아이콘을 클릭한다.

• 옵션 설정 팝업 창에서 차트의 옵션을 설정한다.

옵션은 제목, 차트 왼쪽 마진, 최대 값 등과 같이 입력 필드로 제공되는 필드 옵션과 키와값 형식으로 입력하는 파라미터 옵션으로 나누어진다. 설정 가능한 필드 옵션은 차트의 성격에 따라서 달라진다.

파라미터 옵션을 설정하는 방법은 다음과 같다.

• 추가 버튼을 클릭하면 나타나는 입력 필드에 키와 값을 입력한다.

• 파라미터 옵션을 삭제하려면 [삭제] 링크를 클릭한다.

대부분의 차트에서 공통적으로 설정할 수 있는 필드 옵션은 다음과 같다.

모든 차트에서 공통적으로 설정할 수 있는 파라미터 옵션은 다음과 같다.

일반 차트

사용자

사용자 그룹에서 제공하는 차트는 다음과 같다.

• 실시간 동시단말 사용자 수 - 현재 동시단말 사용자 수를 이퀄라이저 차트로 표시한다.

• 최근 동시단말 사용자 수 - 최근 5분 동안의 동시단말 사용자 수를 런타임 라인 차트로 표시한다.

• 금일 동시단말 사용자 수 - 금일 동시단말 사용자 수를 라인 차트로 표시한다.

• 최근 대기 시간 - 최근 5분 동안의 대기 시간을 런타임 라인 차트로 표시한다.

• 금일 대기 시간 - 금일 대기 시간을 라인 차트로 표시한다.

• 금일 시간당 방문자 수 - 금일 시간당 방문자 수를 막대 차트로 표시한다.

서비스

서비스 그룹에서 제공하는 차트는 다음과 같다.

• 최근 서비스 요청률 - 최근 5분 동안의 서비스 요청률을 런타임 라인 차트로 표시한다.

• 금일 서비스 요청률 - 금일 서비스 요청률을 라인 차트로 표시한다.

• 실시간 서비스 처리율 - 현재 서비스 처리율을 이퀄라이저 차트로 표시한다.

• 최근 서비스 처리율 - 최근 5분 동안의 서비스 처리율을 런타임 라인 차트로 표시한다.

• 금일 서비스 처리율 - 금일 서비스 처리율을 라인 차트로 표시한다.

• 실시간 평균 응답 시간 - 현재 평균 응답 시간을 이퀄라이저 차트로 표시한다.

• 최근 평균 응답 시간 - 최근 5분 동안의 평균 응답 시간을 런타임 라인 차트로 표시한다.

• 금일 평균 응답 시간 - 금일 평균 응답 시간을 라인 차트로 표시한다.

• 금일 시간당 호출 건수 - 금일 시간당 호출 건수를 막대 차트로 표시한다.

CPU

CPU 그룹에서 제공하는 차트는 다음과 같다.

• 실시간 시스템 CPU 사용률 - 현재 시스템 CPU 사용률을 이퀄라이저 차트로 표시한다.

• 최근 시스템 CPU 사용률 - 최근 5분 동안의 시스템 CPU 사용률을 런타임 라인 차트로 표시한다.

• 금일 시스템 CPU 사용률 - 금일 시스템 CPU 사용률을 라인 차트로 표시한다.

• 실시간 자바 프로세스 CPU 사용률 - 현재 자바 프로세스 CPU 사용률을 이퀄라이저 차트로 표시한다.

• 최근 자바 프로세스 CPU 사용률 - 최근 5분 동안의 자바 프로세스 CPU 사용률을 런타임 라인 차트로 표시한다.

• 금일 자바 프로세스 CPU 사용률 - 금일 자바 프로세스 CPU 사용률을 라인 차트로 표시한다.

메모리

메모리 그룹에서 제공하는 차트는 다음과 같다.

• 실시간 자바 힙 메모리 사용률 - 현재 자바 힙 메모리 사용률을 이퀄라이저 차트로 표시한다.

• 실시간 자바 힙 메모리 사용량 - 현재 자바 힙 메모리 사용량을 이퀄라이저 차트로 표시한다.

• 최근 자바 힙 메모리 사용률 - 최근 5분 동안의 자바 힙 메모리 사용률을 런타임 라인 차트로 표시한다.

• 최근 자바 힙 메모리 사용량 - 최근 5분 동안의 자바 힙 메모리 사용량을 런타임 라인 차트로 표시한다.

• 금일 자바 힙 메모리 사용률 - 금일 자바 힙 메모리 사용률을 라인 차트로 표시한다.

• 금일 자바 힙 메모리 사용량 - 금일 자바 힙 메모리 사용량을 라인 차트로 표시한다.

• 최근 시스템 메모리 사용량 - 최근 5분 동안의 시스템 메모리 사용량을 런타임 라인 차트로 표시한다.

• 금일 시스템 메모리 사용량 - 금일 시스템 메모리 사용량을 라인 차트로 표시한다.

• 최근 자바 프로세스 메모리 사용량 - 최근 5분 동안의 자바 프로세스 메모리 사용량을 런타임 라인 차트로 표시한다.

• 금일 자바 프로세스 메모리 사용량 - 금일 자바 프로세스 메모리 사용량을 라인 차트로 표시한다.

DB

DB 그룹에서 제공하는 차트는 다음과 같다.

• 실시간 DB 커넥션 개수 - 현재 DB 커넥션 개수를 이퀄라이저 차트로 표시한다.

• 최근 DB 커넥션 개수 - 최근 5분 동안의 DB 커넥션 개수를 런타임 라인 차트로 표시한다.

액티브 서비스

액티브 서비스 그룹에서 제공하는 차트는 다음과 같다.

• 실시간 액티브 서비스 개수 - 현재 액티브 서비스 개수를 이퀄라이저 차트로 표시한다.

• 최근 액티브 서비스 개수 - 최근 5분 동안의 액티브 서비스 개수를 런타임 라인 차트로 표시한다.

• 금일 액티브 서비스 개수 - 금일 액티브 서비스 개수를 라인 차트로 표시한다.

• 실시간 업무 처리량 스피드 바 - 전체 서비스 요청률, 서비스 처리율, 액티브 서비스 개수를 표시한다.

• 실시간 업무 처리량 스피드 미터 - 제니퍼 에이전트 별 서비스 요청률, 서비스 처리율, 액티브 서비스 개수를 표시한다.

• X-View - 트랜잭션 처리 현황을 표시한다.

X-View 차트의 경우에는 [SQL 파라미터 표시] 옵션을 통해서 프로파일 데이터에 나타나는 SQL 파라미터의 표시 여부를 설정할 수 있다.

사용자 정의 차트

일반 차트는 사용자, 서비스, CPU, 메모리, DB, 액티브 서비스 등의 제니퍼 에이전트에서 수집한 성능 데이터를 이용해 사용자 정의 대시보드를 구성하는데 필요한 차트를 제공 한다. 반면에 사용자 정의 차트는 주로 REMON 등과 같은 제니퍼 독립 에이전트로부터 수집한 비정형 성능 데이터를 이용해 사용자 정의 대시보드를 구성하는데 필요한 차트를 제공한다.

제니퍼 클라이언트는 제니퍼 서버로부터 일정한 시간 간격으로 REMON 데이터를 전송받는다. 만약 해당 시간 간격안에 새로운 REMON 데이터가 전송되지 않으면 해당 시점의 값은 0이 된다. 이를 위한 REMON 데이터 시간 간격은 제니퍼 클라이언트가 제니퍼 서버로부터 최근에 전송받은 2개의 데이터의 시간 차이로 정해진다.

그리고 LINE 등의 사용자 정의 차트와 같이 X 축이 존재하는 경우에는 버퍼 필드 옵션을 통해서 X 축 구간의 크기를 설정할 수 있다. X 축 구간의 크기는 버퍼 필드 옵션으로 설정한 값과 REMON 데이터 시간 간격의 곱으로 결정된다. 예를 들어, 버퍼가 30이고 REMON 데이터 시간 간격이 1분이면 X 축 구간의 크기는 30분이 된다.

버퍼를 설정하지 않으면 기본 값은 288이다. LINE, STACKED LINE , TABLE, BOX LINE, BOX BAR 등의 사용자 정의 차트와 같이 연속적인 값을 보여주는 경우에는 버퍼를 적절하게 설정한다.

자바 플러그인의 힙 메모리 사용량을 줄이기 위해서 EQUALIZER, HORIZONTAL BAR, PIE, ON/OFF CHECK, NUMBER, GAUGE 등의 사용자 정의 차트와 같이 현재 값만을 보여주는 경우에는 버퍼를 3으로 설정한다.

AGENT SELECTOR

AGENT SELECTOR 사용자 정의 차트는 제니퍼 에이전트를 선택하여 다른 차트를 컨트롤할 수 있는 차트이다.

AGENT SELECTOR 차트에 반응하려면 해당 사용자 정의 차트에 다음 파라미터를 지정해야 한다.

AGENT_SELECTABLE = true

CPU

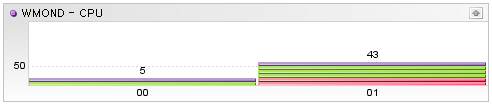

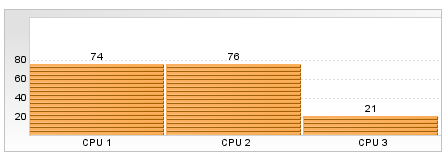

CPU 사용자 정의 차트는 WMOND를 통해서 수집한 CPU 사용률을 이퀄라이저 차트로 표시한다.

CPU 사용자 정의 차트를 사용하려면 차트 옵션 [에이전트]를 설정해야 한다.

설정이 가능한 필드 옵션은 다음과 같다.

노드

노드 사용자 정의 차트는 특정 제니퍼 에이전트에 대한 요약 정보를 표시한다.

노드 사용자 정의 차트를 사용하려면 차트 옵션 [에이전트]를 설정해야 한다.

설정이 가능한 필드 옵션은 다음과 같다.

설정이 가능한 파라미터 옵션은 다음과 같다.

성능 데이터 항목 번호는 다음 표를 참조한다.

노드 그룹

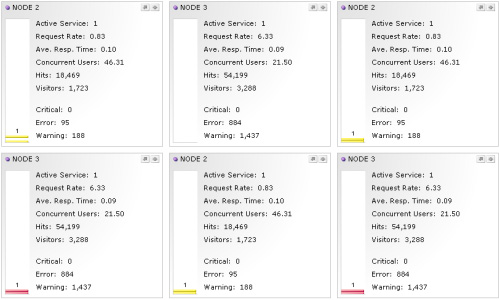

노드 그룹 사용자 정의 차트는 여러 개의 노드 차트를 동시에 표시한다.

설정이 가능한 파라미터 옵션은 다음과 같다.

그리고 노드와 마찬가지로 FILTER_ITEM 옵션과 SHOW_CHART 옵션을 사용할 수 있다.

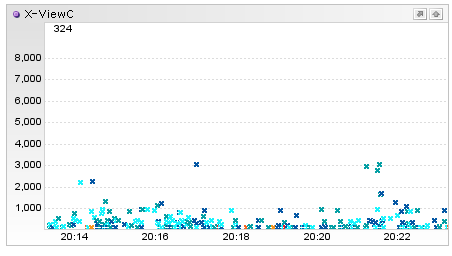

X-ViewC

REMON으로부터 수집한 데이터를 X-View 차트로 표시한다.

설정이 가능한 필드 옵션은 다음과 같다.

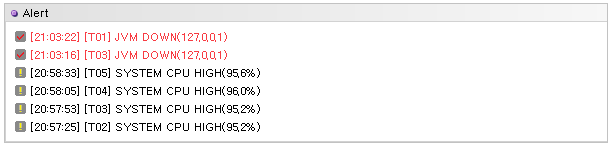

경보

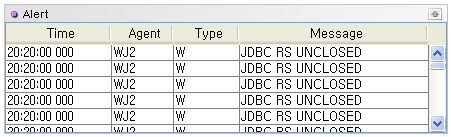

경보 사용자 정의 차트는 경보 메시지를 표시한다.

파라미터 옵션 IS_TEXT를 true로 설정하면 그리드가 아닌 텍스트 형식으로 표시된다.

설정이 가능한 파라미터 옵션은 다음과 같다.

LINE

LINE 사용자 정의 차트는 REMON으로부터 수집한 데이터를 런타임 라인 차트로 표시한다.

설정이 가능한 필드 옵션은 다음과 같다.

설정이 가능한 파라미터 옵션은 다음과 같다.

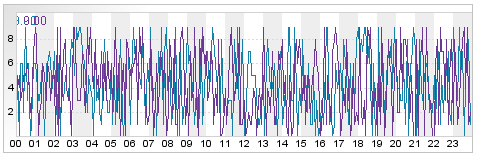

TIME LINE

TIME LINE 사용자 정의 차트는 REMON으로부터 수집한 데이터를 24 시간 라인 차트로 표시한다.

TIME LINE 사용자 정의 차트를 사용하려면 REMON을 다음과 같이 작성하여야 한다.

packet.addField("today", new INT(1)); // 필드이름만 사용. 데이터는 의미없음
packet.addField("yesterday", new INT(2));
for (int i = 0; i < 288; i++) {
  TYPE[] types = new TYPE[2];
  types[0] = new INT(random.nextInt(10)); // today
  types[1] = new INT(random.nextInt(10)); // yesterday
  packet.addAttachedRow(types);
}

설정이 가능한 필드 옵션은 다음과 같다.

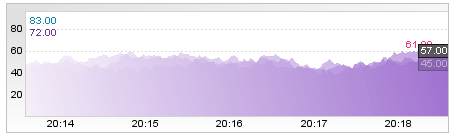

STACKED LINE

STACKED LINE 사용자 정의 차트는 REMON으로부터 수집한 데이터를 런타임 에어리어차트로 표시한다.

설정이 가능한 필드 옵션은 다음과 같다.

설정이 가능한 파라미터 옵션은 다음과 같다.

EQUALIZER

EQUALIZER 사용자 정의 차트는 REMON으로부터 수집한 데이터를 이퀄라이저 차트로 표시한다.

설정이 가능한 필드 옵션은 다음과 같다.

설정이 가능한 파라미터 옵션은 다음과 같다.

STACKED EQUALIZER

설정이 가능한 필드 옵션은 다음과 같다.

설정이 가능한 파라미터 옵션은 다음과 같다.

BAR

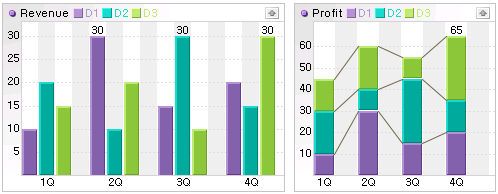

BAR 사용자 정의 차트는 REMON으로부터 수집한 데이터를 막대 차트로 표시한다.

설정이 가능한 필드 옵션은 다음과 같다.

설정이 가능한 파라미터 옵션은 다음과 같다.

HORIZONTAL BAR

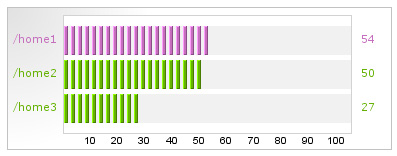

HORIZONTAL BAR 사용자 정의 차트는 REMON으로부터 수집한 데이터를 수평 막대 차트로 표시힌다. 주로 디스크 사용률을 모니터링하는데 사용한다.

설정이 가능한 필드 옵션은 다음과 같다.

설정이 가능한 파라미터 옵션은 다음과 같다.

PIE

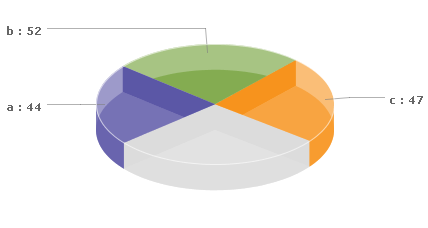

PIE 사용자 정의 차트는 REMON으로부터 수집한 데이터를 파이 차트로 표시힌다. 기존의 METER 사용자 정의 차트는 이 차트로 통합되었다.

설정이 가능한 필드 옵션은 다음과 같다.

설정이 가능한 파라미터 옵션은 다음과 같다.

ON/OFF CHECK

ON/OFF CHECK 사용자 정의 차트는 REMON으로부터 수집한 데이터를 경고등으로 표시한다.

설정이 가능한 파라미터 옵션은 다음과 같다.

TABLE

TABLE 사용자 정의 차트는 REMON으로부터 수집한 데이터를 그리드로 표시한다.

설정이 가능한 필드 옵션은 다음과 같다.

설정이 가능한 파라미터 옵션은 다음과 같다.

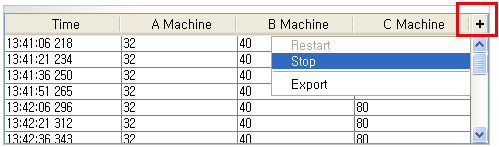

TABLE 사용자 정의 차트 오른쪽 상단에 있는 [+] 아이콘을 통해서 다음 작업을 수행할 수 있다.

• 정지 - 새로 추가된 데이터가 자동으로 업데이트된다. 이 자동 업데이트를 정지할 수 있다.

• 재시작 - 자동 업데이트를 다시 시작한다.

• Export - 데이터를 CSV 형식 파일로 Export한다.

NUMBER

NUMBER 사용자 정의 차트는 REMON으로부터 수집한 데이터를 숫자로 표시한다.

설정이 가능한 필드 옵션은 다음과 같다.

TEXT

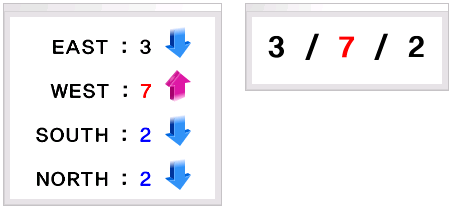

TEXT 사용자 정의 차트는 REMON으로부터 수집한 데이터를 텍스트로 표시한다.

설정이 가능한 필드 옵션은 다음과 같다.

설정이 가능한 파라미터 옵션은 다음과 같다.

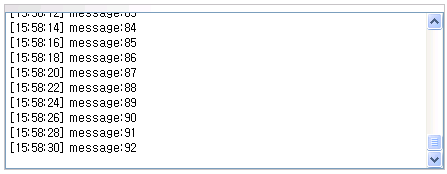

TEXT AREA

TEXT AREA 사용자 정의 차트는 REMON으로부터 수집한 데이터를 텍스트 에어리어에 표시한다.

설정이 가능한 필드 옵션은 다음과 같다.

설정이 가능한 파라미터 옵션은 다음과 같다.

GAUGE1

GAUGE1 사용자 정의 차트는 REMON으로부터 수집한 데이터를 계기판으로 표시한다.

설정이 가능한 필드 옵션은 다음과 같다.

설정이 가능한 파라미터 옵션은 다음과 같다.

GAUGE2

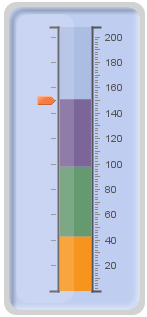

GAUGE2 사용자 정의 차트는 REMON으로부터 수집한 데이터를 계기판으로 표시한다.

설정이 가능한 필드 옵션은 다음과 같다.

설정이 가능한 파라미터 옵션은 다음과 같다.

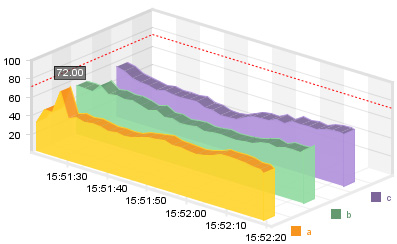

BOX LINE

BOX LINE 사용자 정의 차트는 REMON으로부터 수집한 데이터를 3D 라인 차트로 표시한다.

설정이 가능한 필드 옵션은 다음과 같다.

설정이 가능한 파라미터 옵션은 다음과 같다.

BOX LINE 차트의 특정 영역을 클릭한 상태에서 마우스를 좌우로 이동한 후에 놓으면 START_ANGLE이 이동한 크기 만큼 변경된다. 또한 상단 꼭지점을 클릭한 상태에서 마우스를 좌우로 이동한 후에 놓으면 WIDTH_RATE가 이동한 크기 만큼 변경된다.

BOX BAR

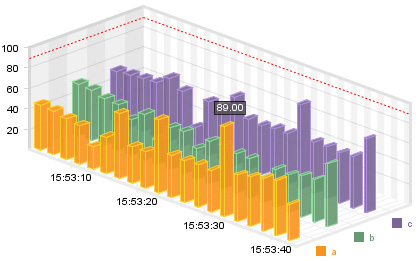

BOX BAR 사용자 정의 차트는 REMON으로부터 수집한 데이터를 3D 막대 차트로 표시한다.

설정이 가능한 필드 옵션은 다음과 같다.

설정이 가능한 파라미터 옵션은 다음과 같다.

BOX BAR 차트의 특정 영역을 클릭한 상태에서 마우스를 좌우로 이동한 후에 놓으면 START_ANGLE이 이동한 크기 만큼 변경된다. 또한 상단 꼭지점을 클릭한 상태에서 마우스를 좌우로 이동한 후에 놓으면 WIDTH_RATE가 이동한 크기 만큼 변경된다.

텍스트, 박스, 선의 사용

텍스트

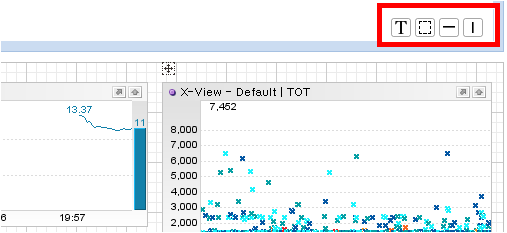

사용자 정의 대시보드에 텍스트를 추가하려면 차트 선택 영역 오른쪽 하단에 있는 텍스트 아이콘을 클릭한다. 그리고 텍스트를 사용자 정의 대시보드에 추가하는 방법은 일반 차트와 동일하다.

설정이 가능한 필드 옵션은 다음과 같다.

박스

사용자 정의 대시보드에 박스를 추가하려면 차트 선택 영역 오른쪽 하단에 있는 박스 아이콘을 클릭한다. 그리고 박스를 사용자 정의 대시보드에 추가하는 방법은 일반 차트와 동일하다.

설정이 가능한 필드 옵션은 다음과 같다.

수평선

사용자 정의 대시보드에 수평선을 추가하려면 차트 선택 영역 오른쪽 하단에 있는 수평선 아이콘을 클릭한다. 그리고 수평선을 사용자 정의 대시보드에 추가하는 방법은 일반 차트와 동일하다.

설정이 가능한 필드 옵션은 다음과 같다.

수직선

사용자 정의 대시보드에 수직선을 추가하려면 차트 선택 영역 오른쪽 하단에 있는 수직선 아이콘을 클릭한다. 그리고 수직선을 사용자 정의 대시보드에 추가하는 방법은 일반 차트와 동일하다.

설정이 가능한 필드 옵션은 다음과 같다.

Import와 Export

사용자 정의 대시보드의 구성 내용을 XML 파일로 Export하고 Import할 수 있다.

사용자 정의 대시보드의 구성 내용을 XML 파일로 Export하려면 사용자 정의 대시보드 편집 화면 하단 오른쪽에 있는 [Export] 버튼을 클릭한다. XML 파일은 UTF-8로 인코딩되어있고 구조는 다음과 같다.

최상위 태그는 charts 이고 charts 태그에는 제니퍼 서버 버전을 나타내는 version 속성과 Export를 한 시간을 나타내는 exportDate 속성이 있다.

<?xml version="1.0" encoding="UTF-8"?>
<charts version='4.0' exportDate='20080716/214809'>

</charts>

charts 태그는 개별 차트를 의미하는 여러 개의 하위 chart 태그를 가지고 있다.

<chart chartId='user.recent'
      left='358' top='9' width='300' height='80'>
</chart>

chart 태그의 속성의 의미는 다음과 같다.

• chartId - 차트 유형

• left - 차트의 X 축 좌표로 0에 가까울수록 차트가 왼쪽에 위치한다.

• top - 차트의 Y 축 좌표로 0에 가까울수록 차트가 위쪽에 위치한다.

• width - 차트의 넓이

• height - 차트의 높이

• chart 태그는 하위 config 태그를 통해서 개별 차트에 대해서 설정한 옵션을 기술한다. 이 때 ( | )을 구분자로 사용하여 여러 개의 옵션을 구분한다

<chart>
     <config>SERVER=ALL_EXCEPT_TOT|MARGIN_LEFT=32|TITLE=메모리</config>
</chart>

XML 파일을 Import하려면 사용자 정의 대시보드 편집 화면 하단에 있는 [Import] 버튼을 누르면 나타나는 업로드 폼을 사용한다.

배경 이미지 설정

사용자 정의 대시보드에 배경 이미지를 설정하려면 사용자 정의 대시보드 편집 화면 하단 오른쪽에 있는 [Config] 버튼을 누르면 나타나는 업로드 폼을 사용한다. 초기화 체크 박스를 선택한 후에 저장을 하면 배경 이미지가 제거된다.

차트 위치와 크기 조절

사용자 정의 대시보드 화면에서 개별 차트의 위치를 이동하고 크기를 조절할 수도 있다. 우선 사용자 정의 대시보드 화면 오른쪽 하단에 있는 [변경] 버튼을 클릭하면 팝업 창이 나타난다.

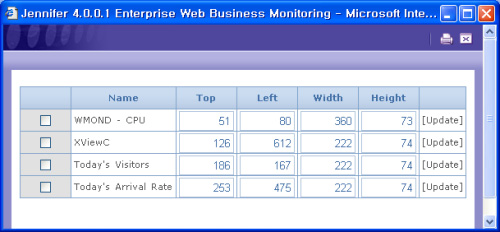

차트 위치와 크기 변경 팝업 창에는 사용자 정의 대시보드를 구성하는 모든 차트와 텍스트, 박스, 선 등의 위치와 크기 정보가 테이블에 표시된다. 특정 차트의 위치나 크기 정보를 변경한 후에, [수정] 버튼을 클릭하거나 엔터 키를 누르면 변경 사항이 반영된다.

차트 위치와 크기 조절 팝업 창에서 특정 차트에 대한 체크 박스를 선택하면 사용자 정의 대시보드 화면에 해당 차트가 점선으로 표시된다.
